TV-Kanalinspektion
Überprüfung und Inspektion
Eine TV-Kanalinspektion ermöglicht dank modernster Kamera Technik einen präzisen Blick ins Innere von Leitungen, ohne sie freilegen zu müssen. Mit einer wasserdichten Spezialkamera werden der Zustand der Rohrleitungen und mögliche Schäden früh erkannt, sodass Reparaturen oder Reinigungsmaßnahmen gezielt geplant werden können.
Untersuchung & Schadenerkennung
Eine Kamera-Kanalinspektion dient dazu, den Zustand von Leitungen zuverlässig einzuschätzen und mögliche Schäden früh zu erkennen. Risse, undichte Stellen, Verschiebungen oder Korrosion werden sichtbar gemacht, ohne teure Erdarbeiten.
Auch Verstopfungen können genau lokalisiert werden, egal ob sie durch Fett, Schlamm, Fremdkörper oder Wurzeleinwuchs entstehen. Die Inspektion liefert zudem eine klare Bewertung des Leitungszustands, etwa im Rahmen einer Dichtheitsprüfung oder vor einem Immobilienkauf.
Die gewonnenen Bild- und Videodaten erleichtern die gezielte Planung notwendiger Sanierungen und dienen gleichzeitig als nachvollziehbare Dokumentation für Eigentümer, Versicherungen oder Behörden.
Kamerabefahrung & Dokumentation

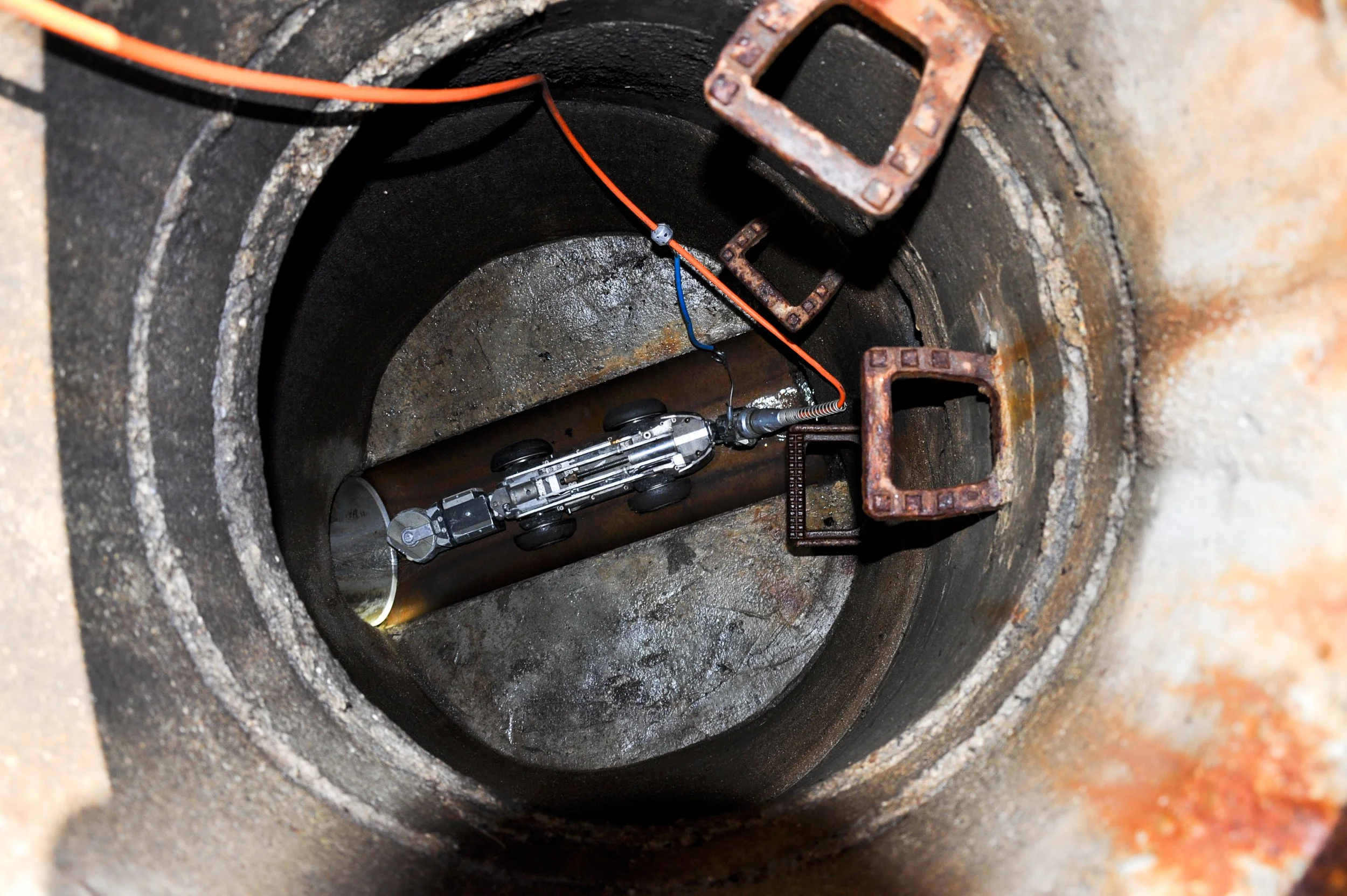

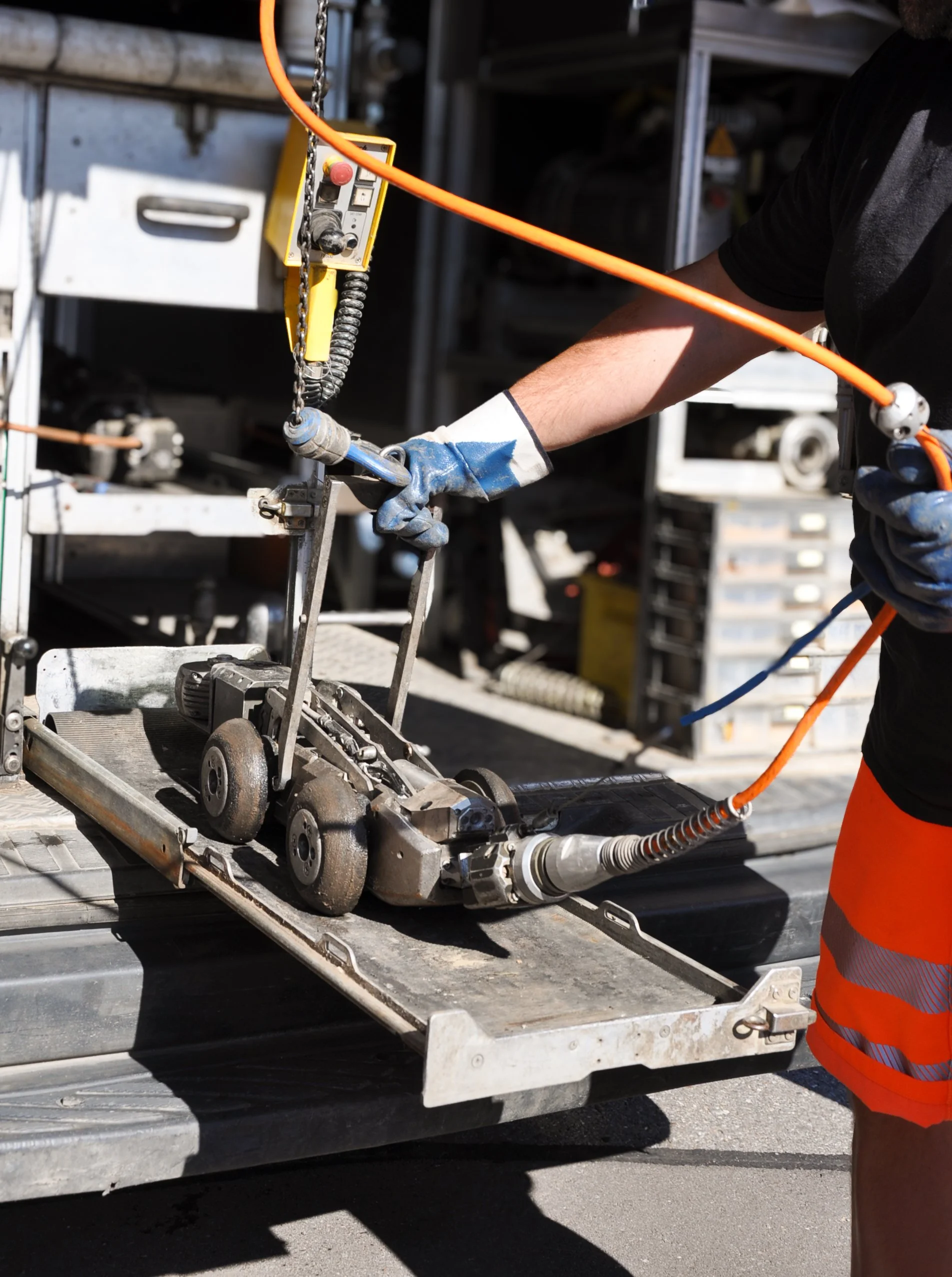

Die Inspektion wird über einen vorhandenen Zugang wie einen Revisionsschacht oder eine Reinigungsöffnung vorgenommen. Die Kamera wird über ein flexibles Kabel oder einen kleinen Fahrwagen in das Rohrsystem eingeführt und dort schrittweise vorwärts bewegt.

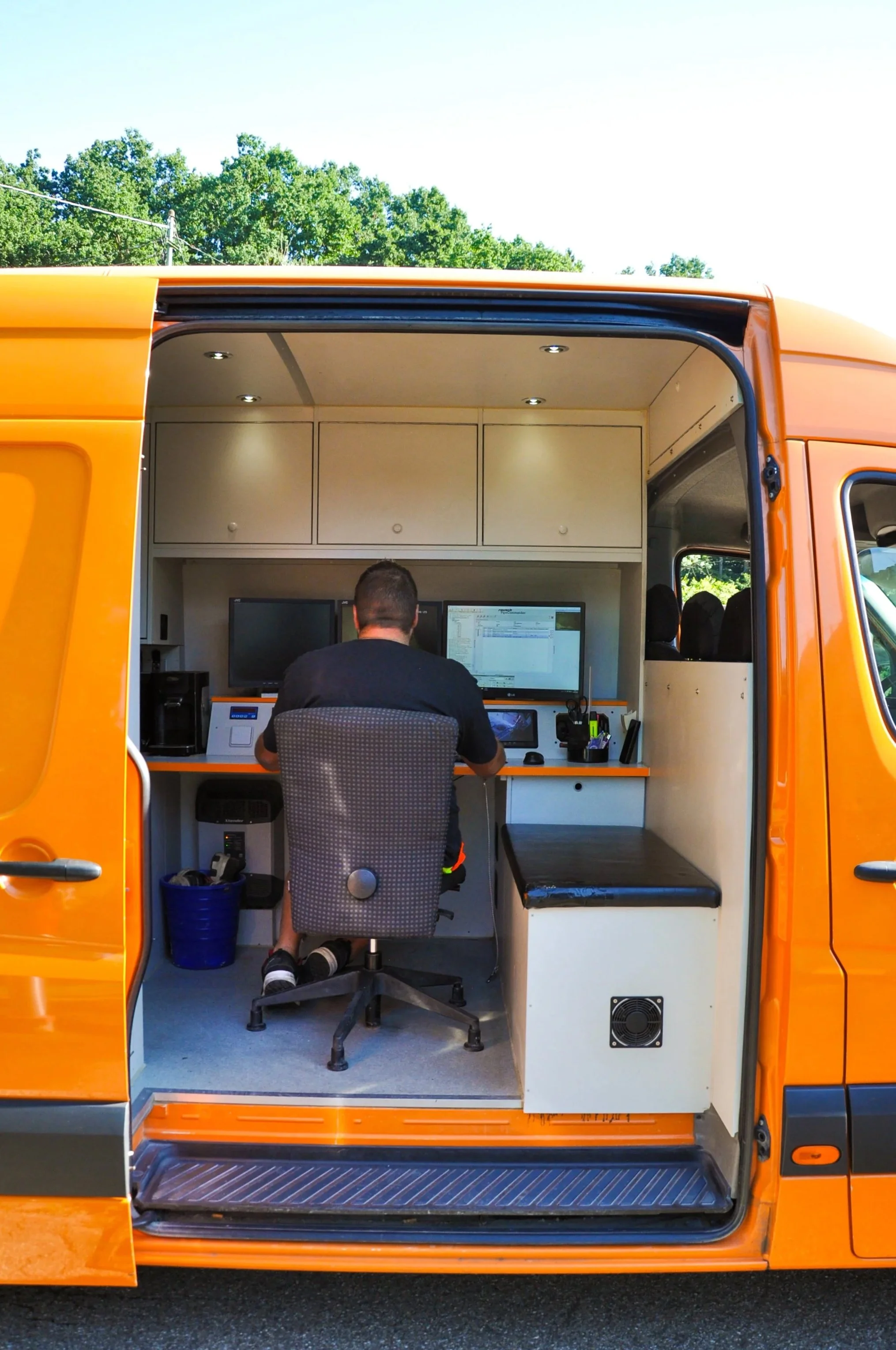

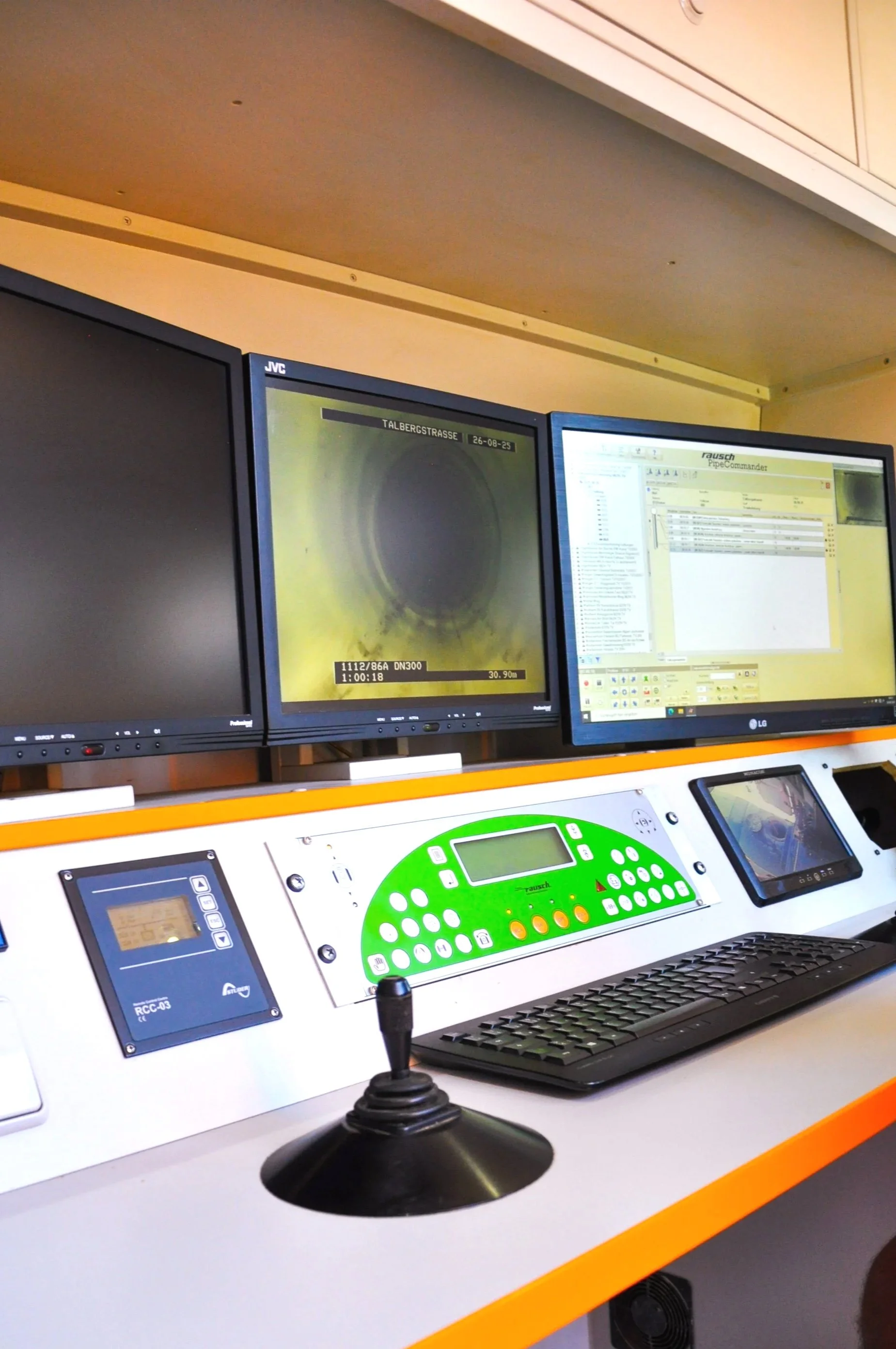

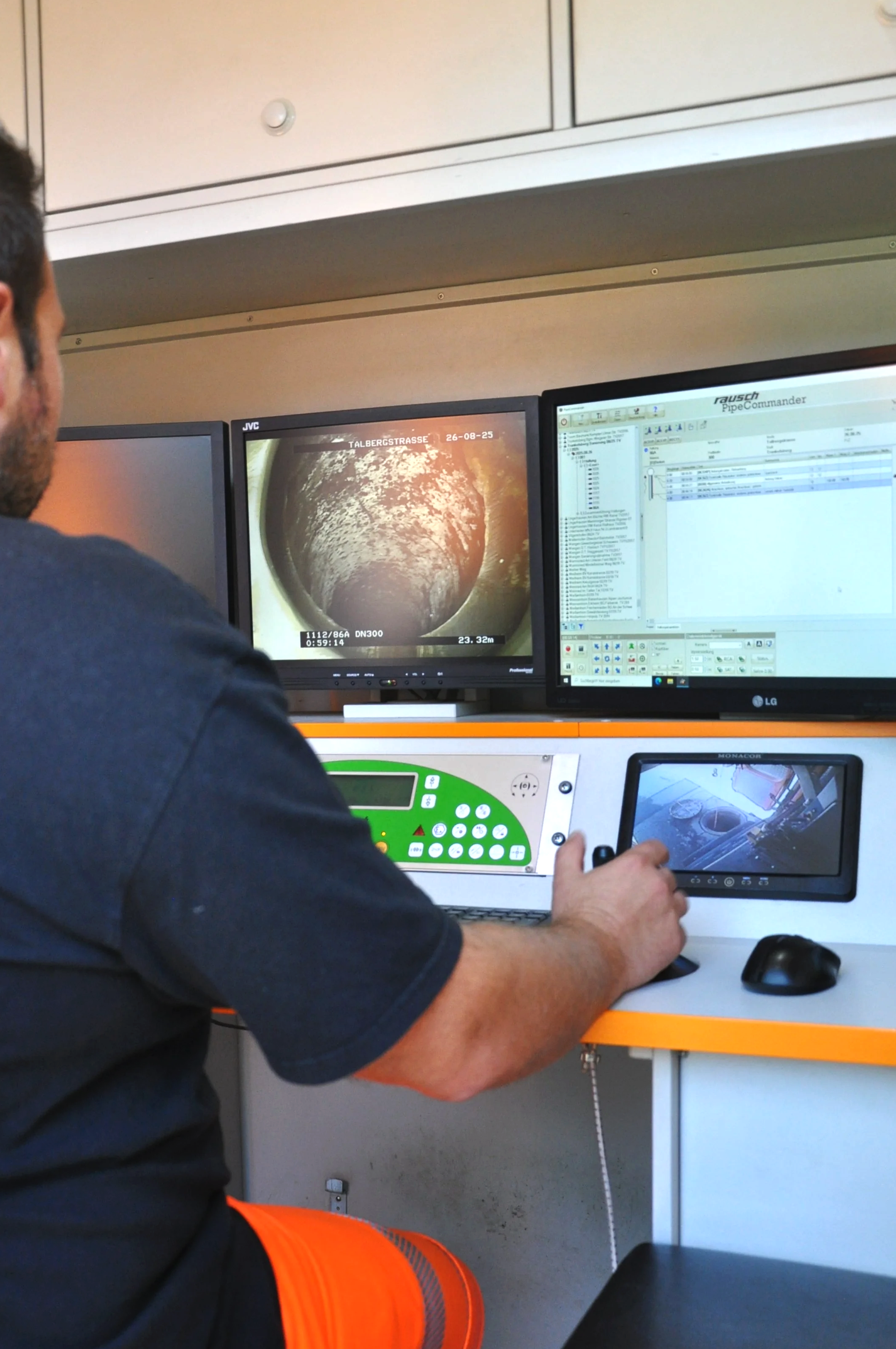

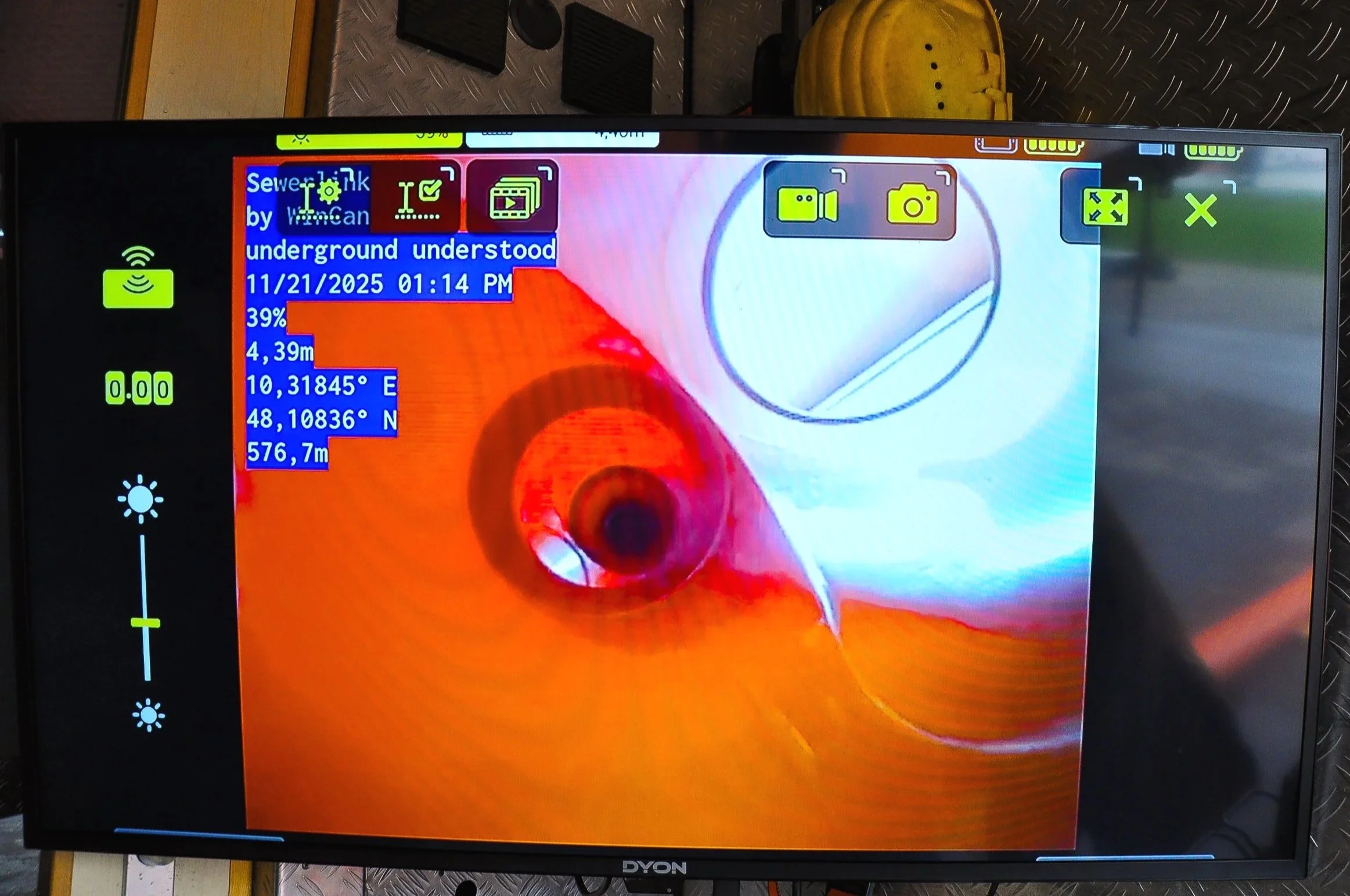

Ein Techniker verfolgt die Live-Aufnahmen auf einem Monitor. Moderne Kameras bieten starke Beleuchtung, Schwenk- und Neigefunktionen sowie eine präzise Positionsbestimmung, sodass auch schwer erreichbare Bereiche klar erkennbar sind.
Nach der Befahrung wird ein Bericht mit Fotos, Videos und einer Beschreibung der festgestellten Schäden erstellt.
Diese Methode ist nicht-invasiv und wesentlich kostengünstiger als das Aufgraben ganzer Rohrabschnitte, da sie eine punktgenaue Problembehebung ermöglicht.
Inspektionslänge bis zu 500m
Ex-geschützte TV-Anlagen
Modernste Satellitentechnik
Laser Deformationsmessung
Temperatur- und Neigungsmessung
Inspektion von Grundstücksentwässerungen und Industrieanlagen
Unsere Kamera Systeme

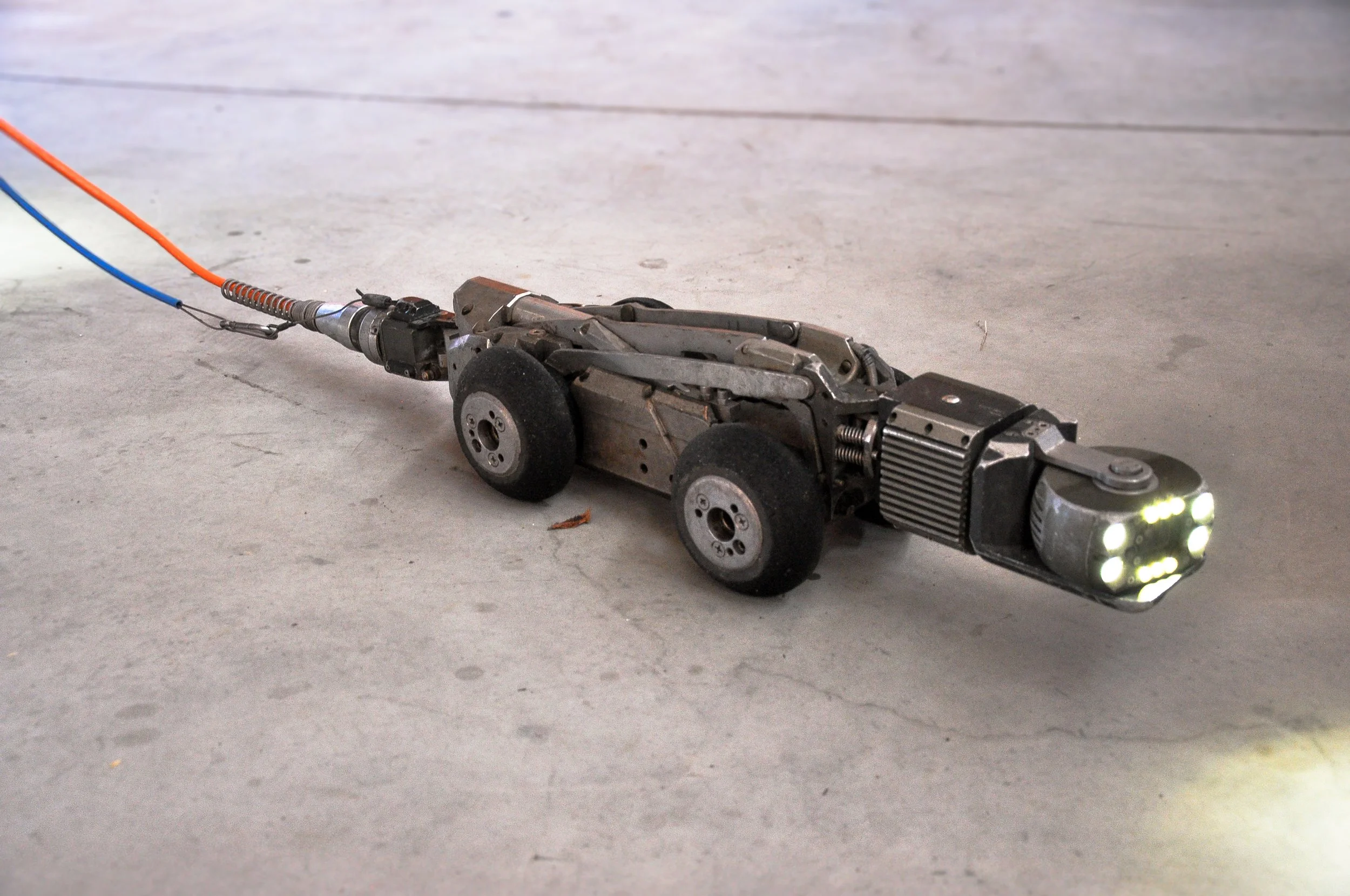

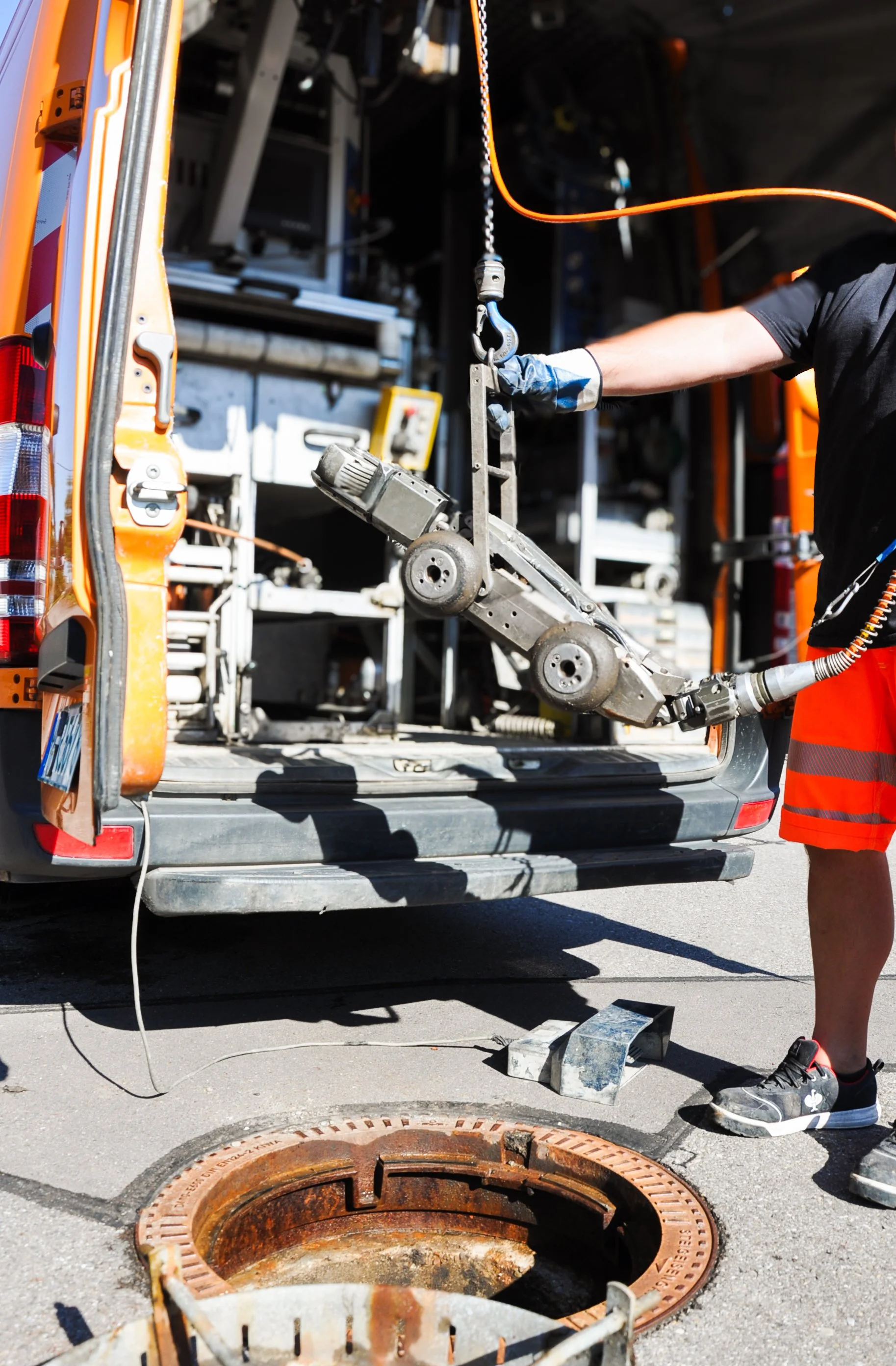

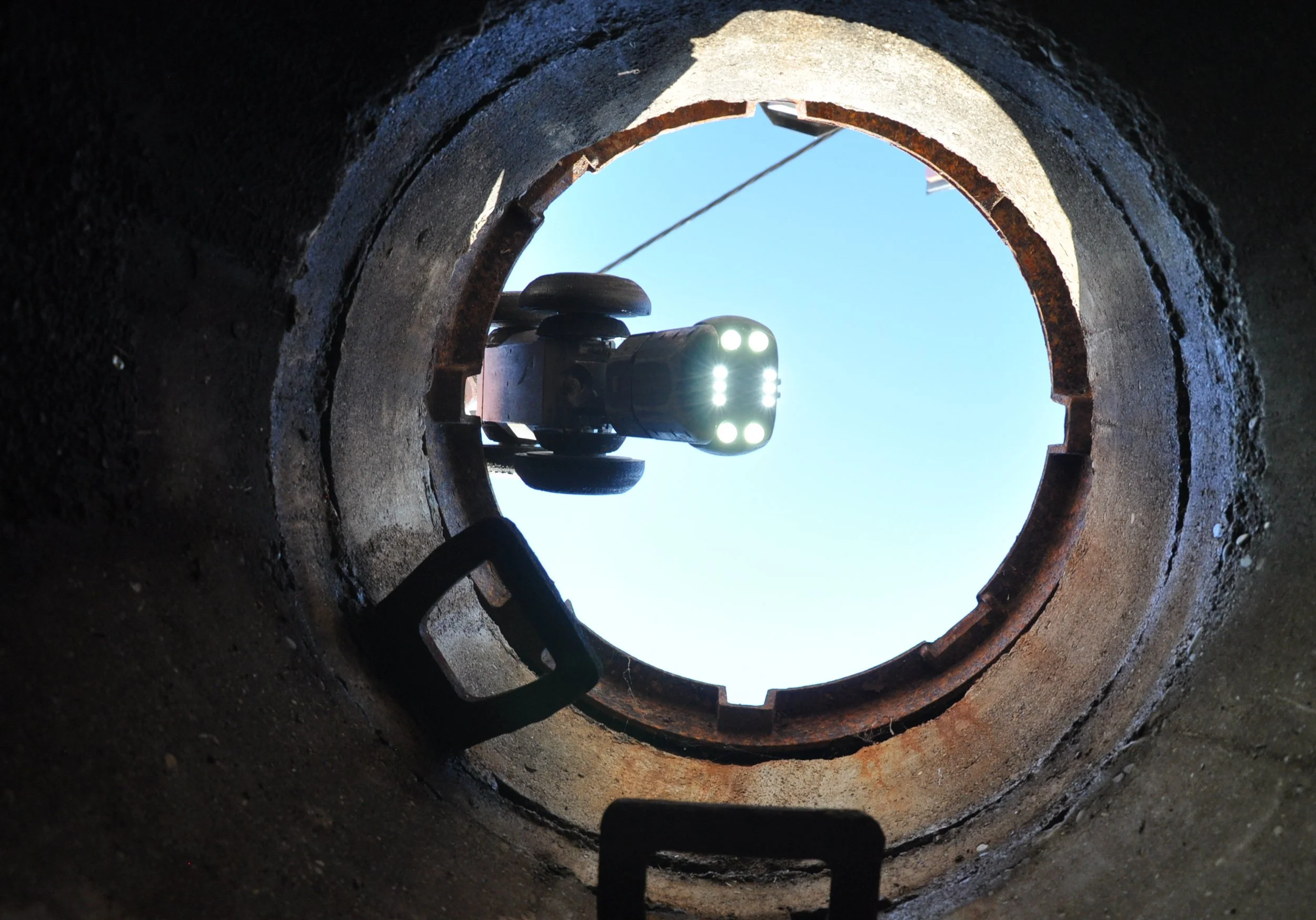

Hauptkanal-Kamera
Mit einer Hauptkanal-Kamera werden Schächte und Kanäle systematisch befahren und gefilmt. Die Kamera liefert Live-Bilder aus dem Inneren der Leitungen und ermöglicht eine genaue Beurteilung des Zustands.
Verschmutzungen, Ablagerungen oder Schäden wie Risse, Undichtigkeiten oder Wurzeleinwuchs werden frühzeitig erkannt und gezielt dokumentiert. Die aufgezeichneten Bilder und Videos dienen als verlässliche Grundlage für die weitere Planung von Reinigungs- oder Instandsetzungsmaßnahmen.

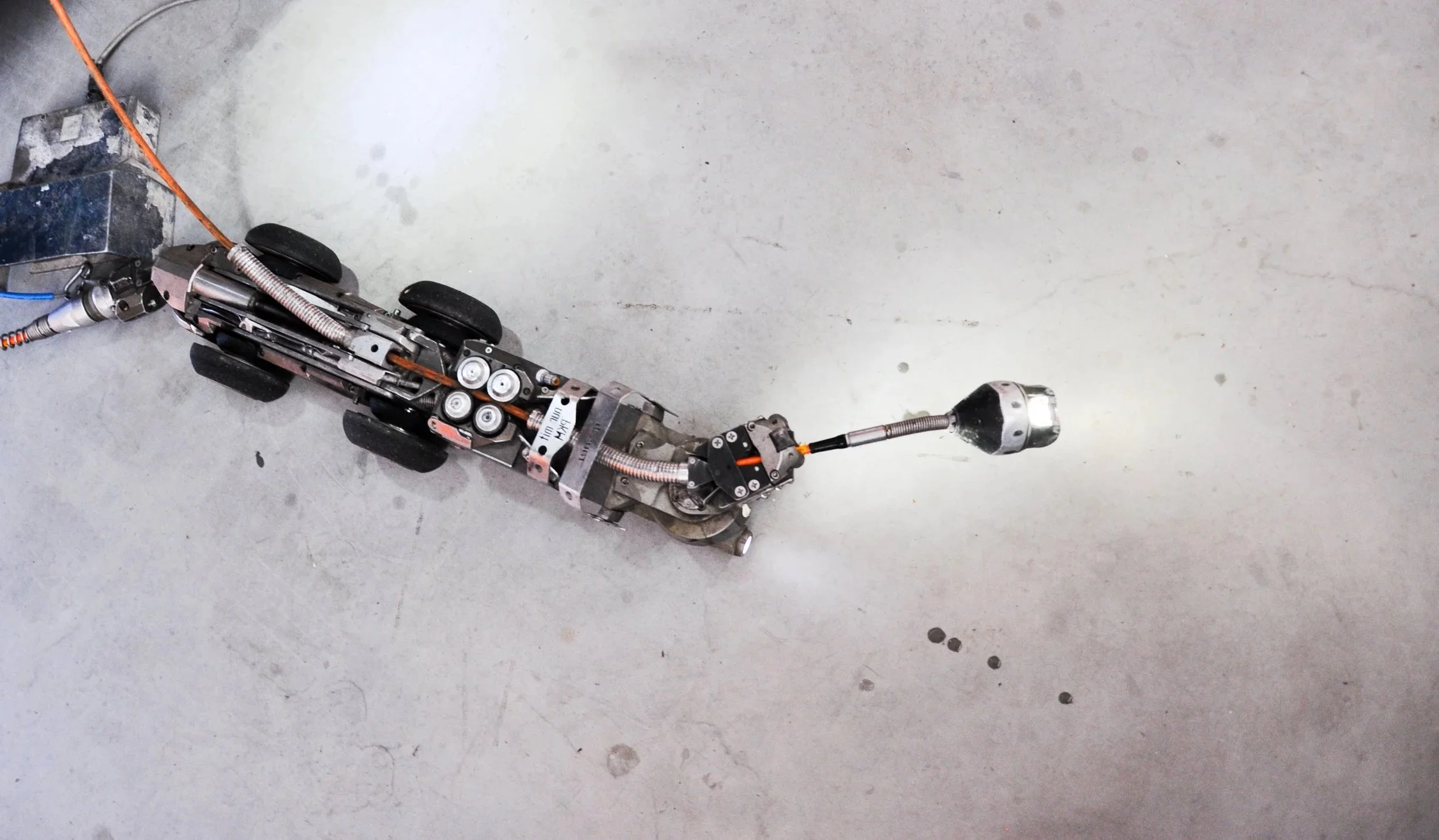

Satelliten-Kamera
Mit einer Satelliten-Kamera lassen sich auch kleine Seitenschächte, Hausanschlüsse und Abzweigungen gezielt befahren. Die schwenkbare Kamera ermöglicht eine präzise Sicht in verzweigte Leitungsbereiche, die mit herkömmlichen Systemen nicht erreichbar sind.
Gleichzeitig können die Leitungen während der Inspektion gespült werden. Ablagerungen und Verschmutzungen werden direkt entfernt, Schäden zuverlässig erkannt und alle Befunde klar dokumentiert. Dadurch lassen sich Probleme frühzeitig beheben und weitere Maßnahmen gezielt planen.

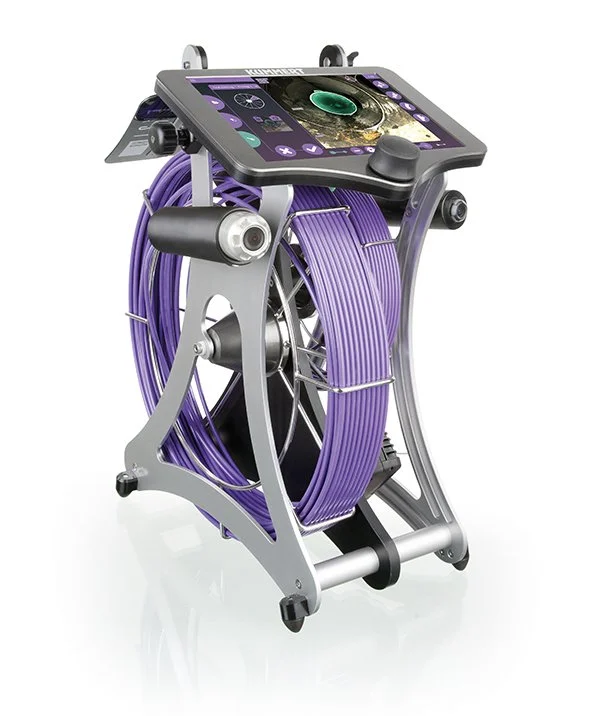

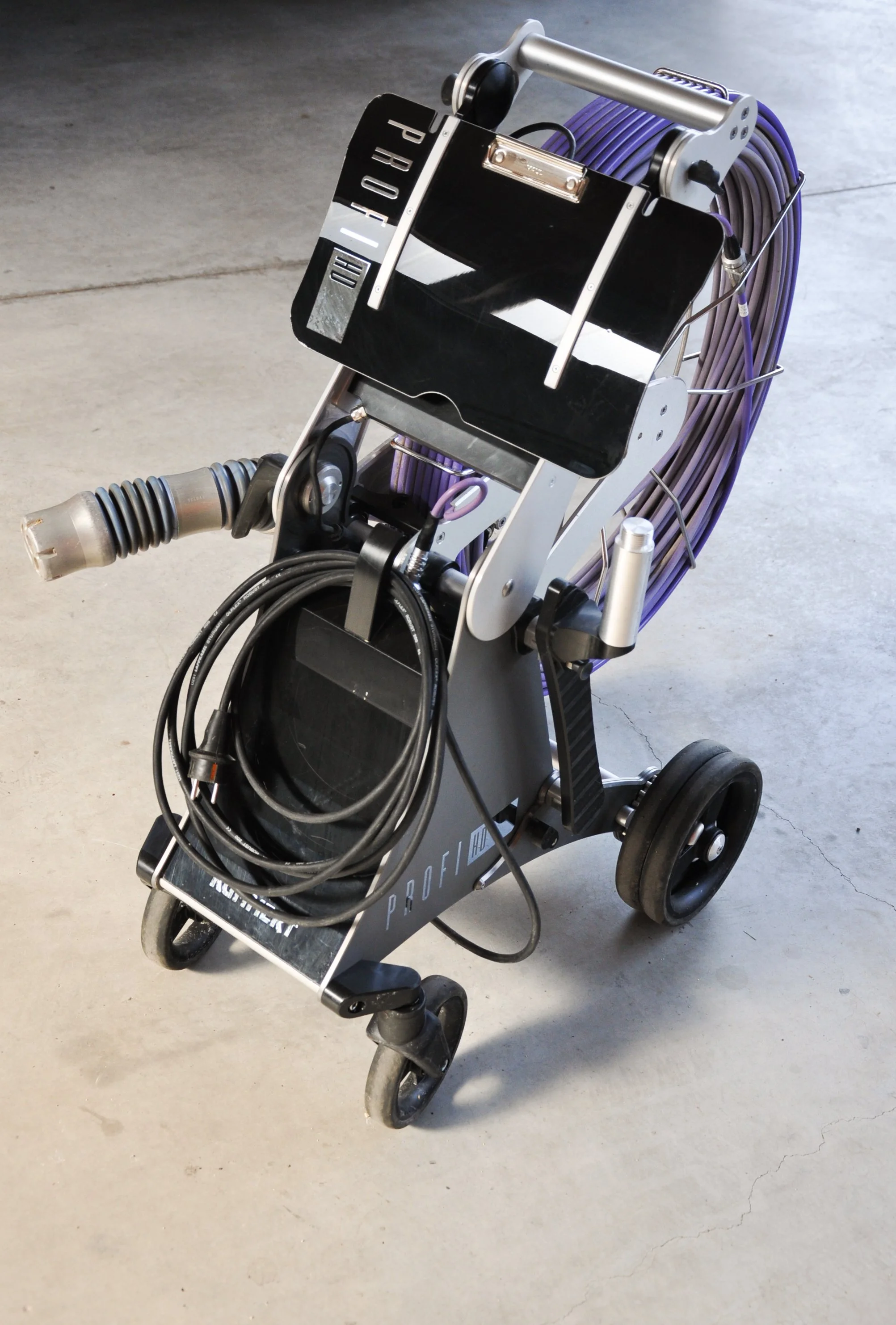

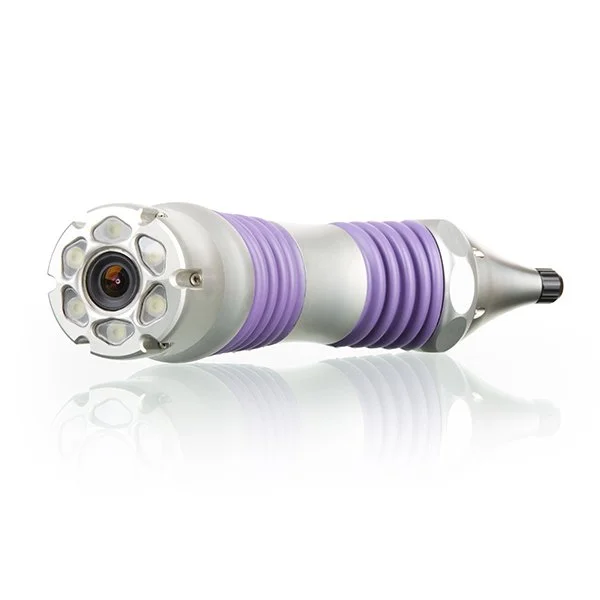

Schiebe-Kamera
Mit unserer Kummert Schiebe-Kamera sind wir dank einer speziellen Linse in der Lage schnell und präzise besonders klare und detailreiche Bilder aus dem Inneren der Rohrleitung zu erstellen.
Die Kamera kann sich bis zu 90° in jede Richtung verformen und ist somit perfekt bogengängig. Dadurch erreicht sie auch Seiteneinläufe, Bögen und Abzweigungen zuverlässig. Im speziellen Betrachtungsmodus lassen sich Schadstellen und Verbindungen gezielt prüfen.

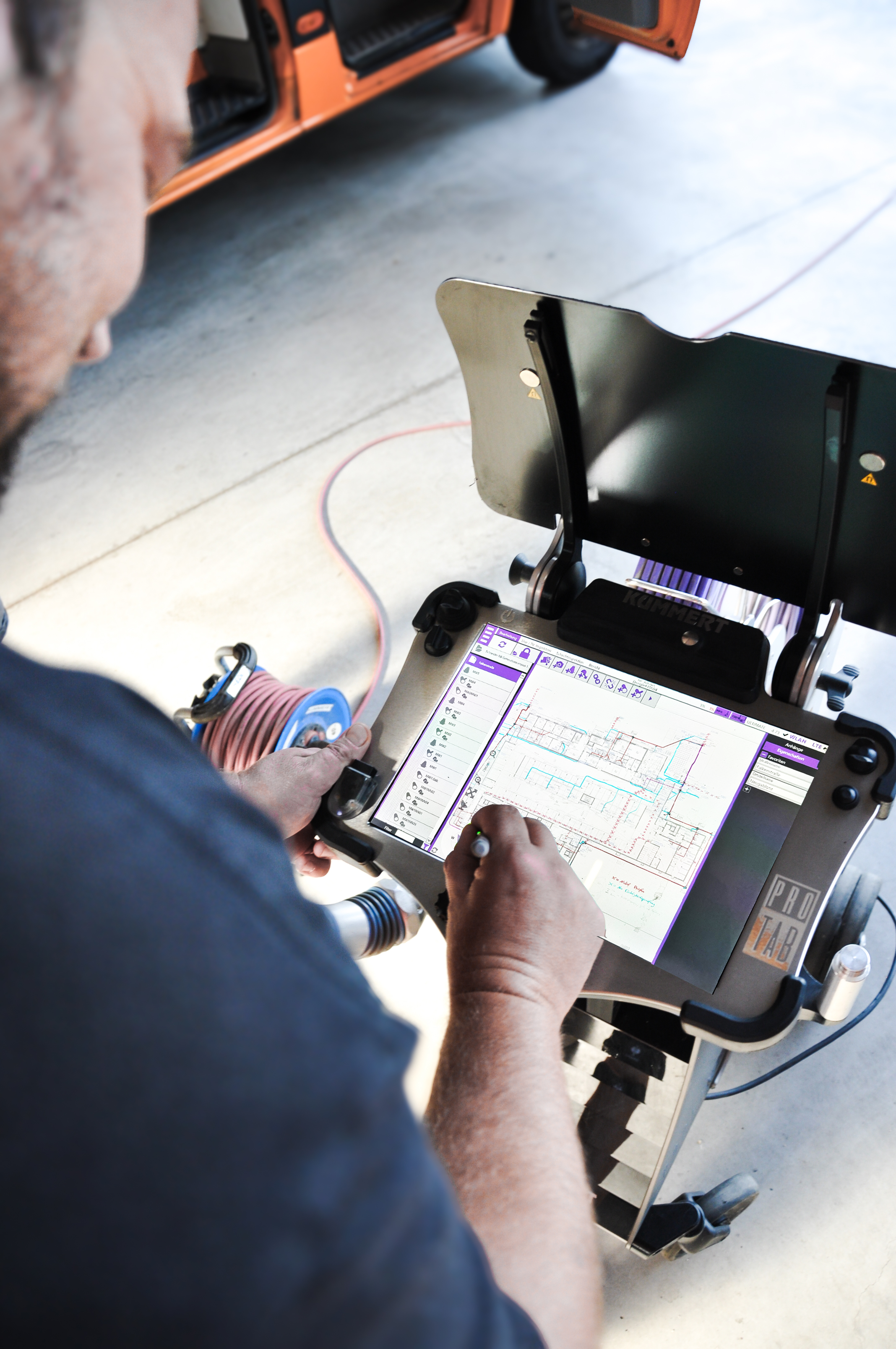

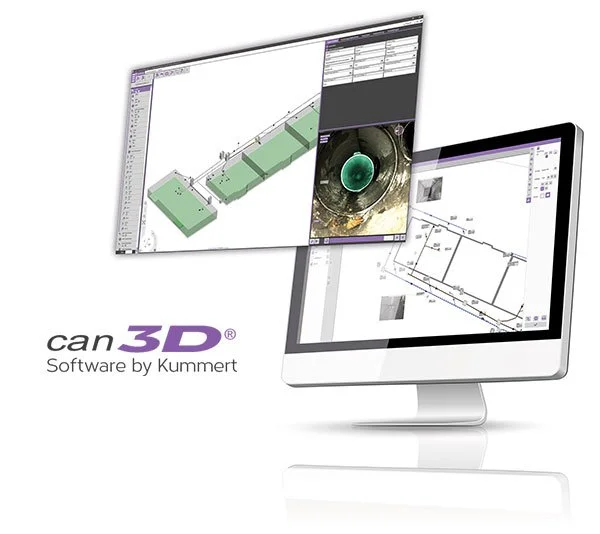

Zusätzlich ermöglicht eine kontinuierliche Verlaufsmessung die Erstellung eines dreidimensionalen Modells des Leitungsnetzes, wodurch der Leitungsverlauf exakt dokumentiert werden kann.
© Kummert GmbH

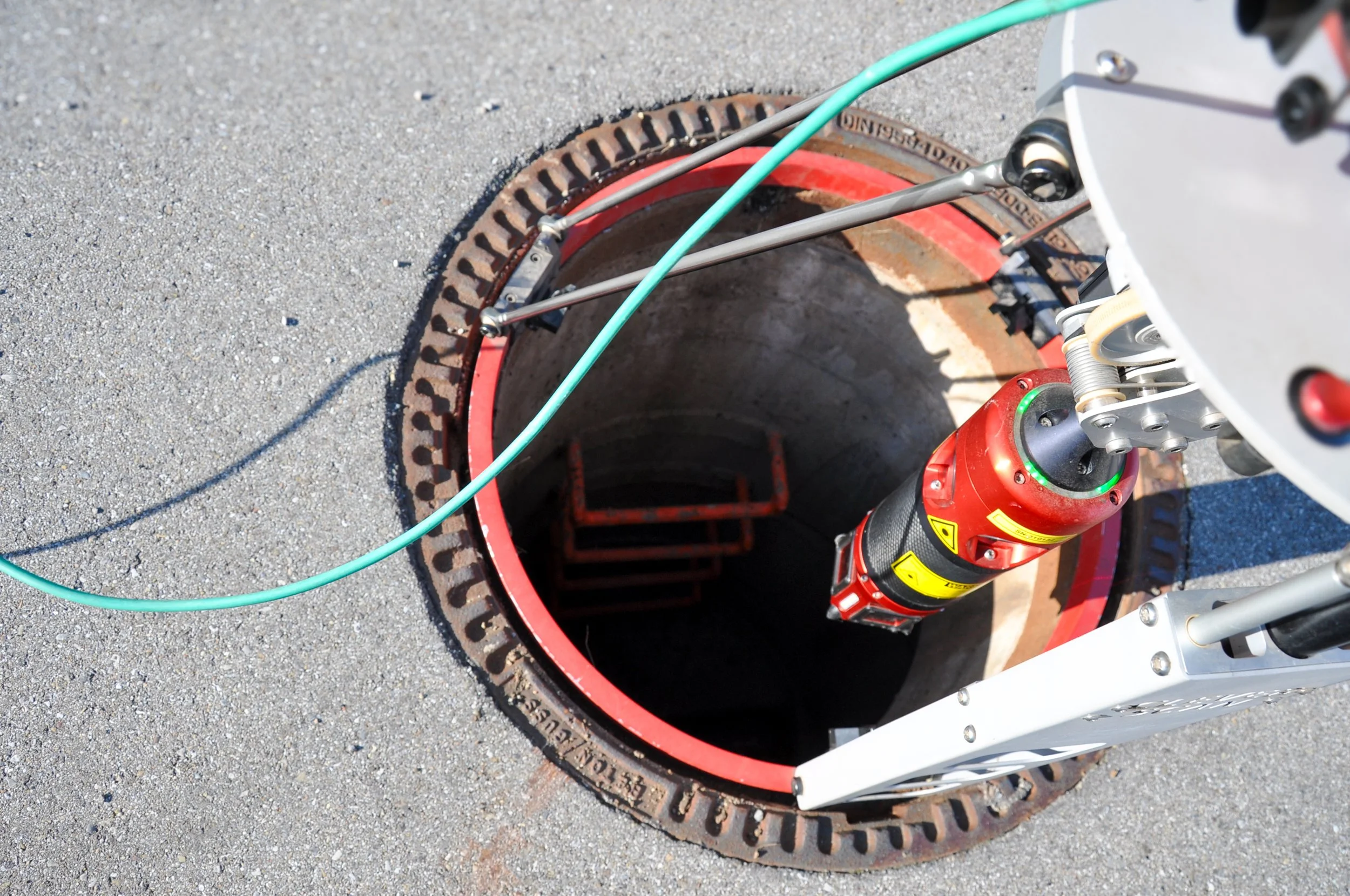

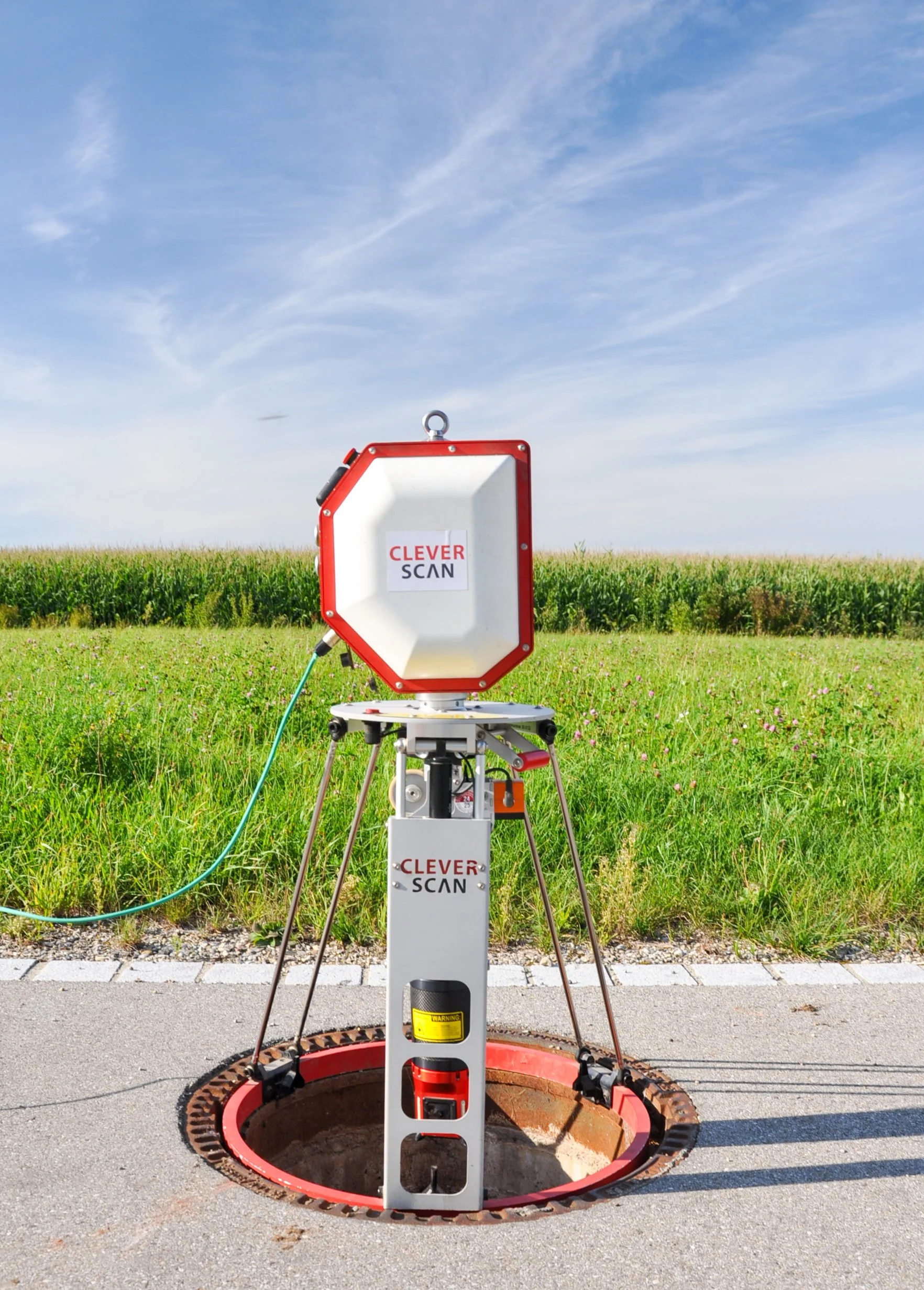

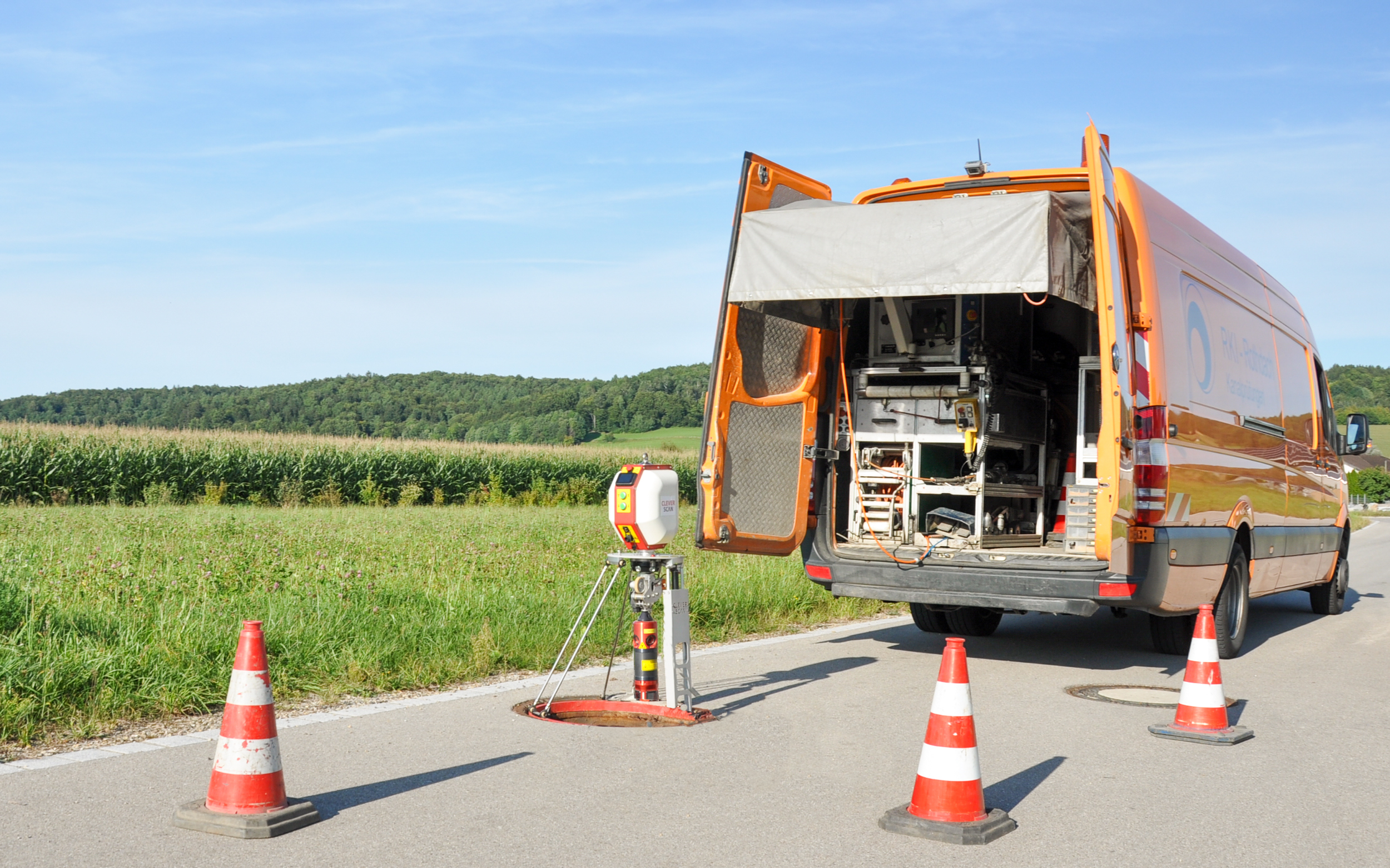

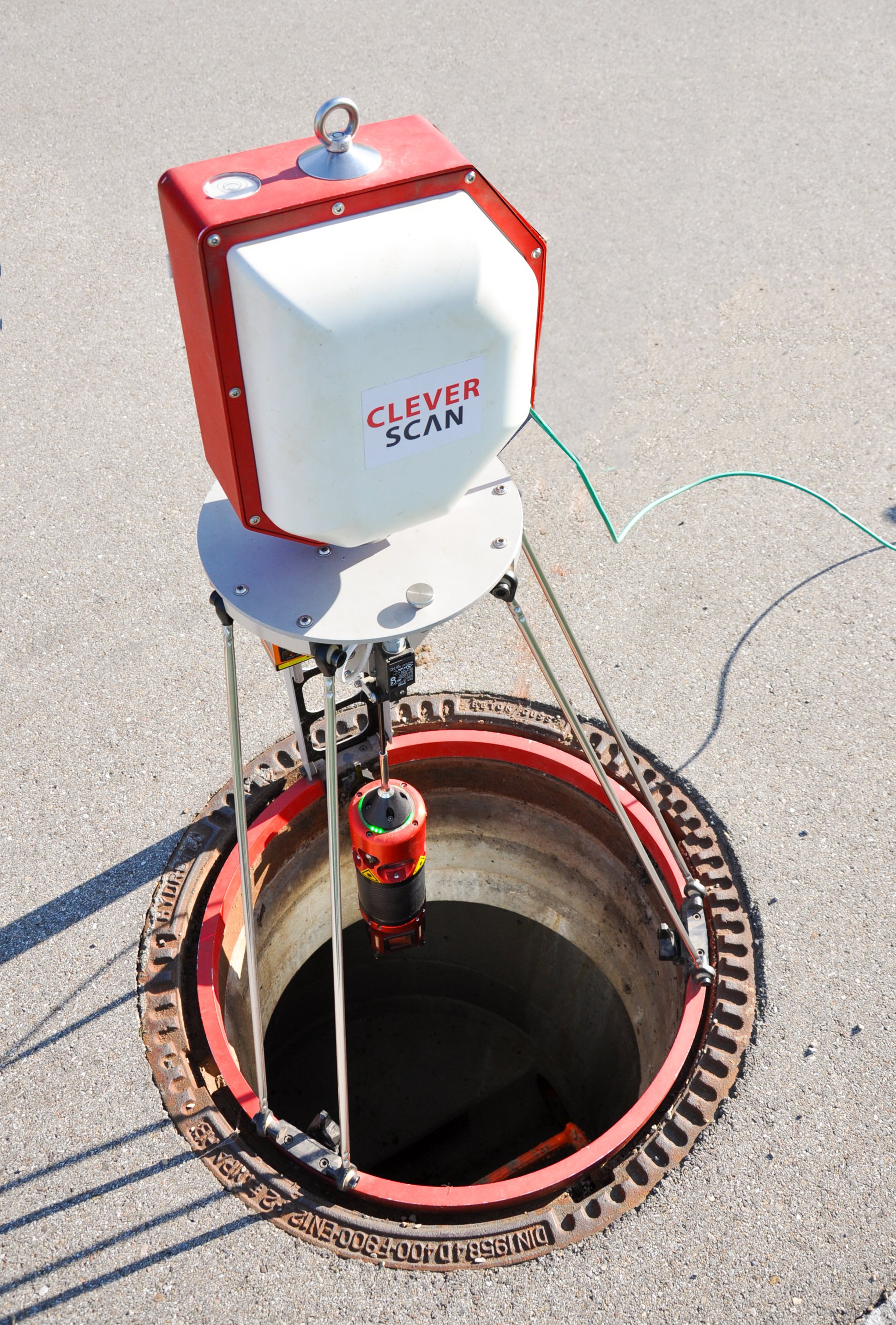

Schacht-Kamera
© Kummert GmbH Die CleverScan Schacht-Kamera ermöglicht eine schnelle und präzise Inspektion von Schächten mit hoher Bildqualität. Mittels vier Lasern zur Vermessung der Schachtgeometrie erzeugt die Software eine hochauflösende Punktwolke zur dreidimensionalen Darstellung.
Es entstehen detaillierte 3D-Ansichten die eine genaue Auswertung des Schachtzustands ermöglichen und für weitere Planungen genutzt werden können.
Die fünf hochauflösenden Kameras erzeugen sowohl ein Live-Video als auch detailreiche Bilder zur Darstellung der Abwicklung. Durch das geringe Gewicht ist die Clever Scan zudem sehr mobil und in kurzer Zeit einsatzbereit, sodass Schachtinspektionen effizient durchgeführt werden können.

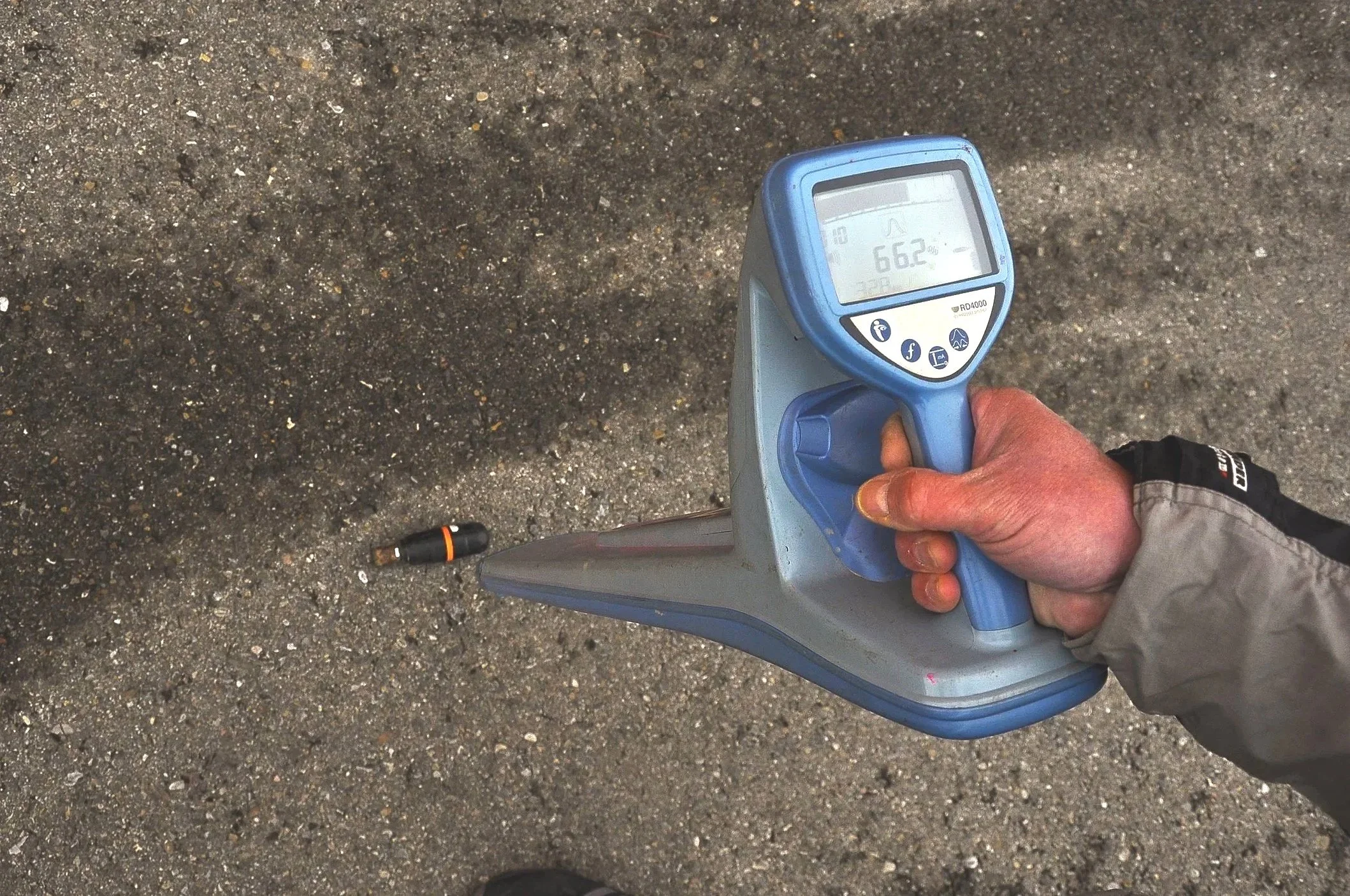

Kanal-Sonde
Unser Kanalortungssystem erlaubt es uns die Lage und die Tiefe einer Leitung genau zu bestimmen. Möglich wird dies zum einen durch eine Signalsonde, die in den Kanal eingeführt wird oder zum anderen ein in den verschiedenen Kameras eingebautes Sendemodul.
Die Sendesignale werden von einem sensiblen oberirdischen Empfänger aufgenommen und ermöglichen die Erfassung einer Kanalleitung oder eines Entwässerungssystems in einem Gebäude.
Dies dient z.B. als Lagebestimmung für lokale Aufgrabungen oder als Grundlage für weiterführende Maßnahmen.
